先角水平君3.0

(3 件のレビュー)

¥3,650 (税込)

キューの先角の水平出しを正確に行えるツールです。

標準的な先角径12.7mmで白く柔らかい樹脂の材質を前提に設計しております。

カッターの刃を取り付けて使用します。

在庫あり (入荷待ちすることができます)

商品コード: TA-S008-C 商品カテゴリー: 商品タグ:

説明

製品名 先角水平君3.0 送料込み

TA-S008-C

画像は装着例です。
刃はキットの中に含まれません。
基本的な普通に手に入るカッターの刃で有れば装着できると思われます。
下記の刃での実績(保証範囲)が有ります。
ご参考に。

オルファ カッター替刃 (大)
タジマ 替刃大 凄刃 黒

送料無料でのご提供となります。
※発送方法はネコポス・飛脚ゆうメール・などを使用します。

構造

s-IMG_5626

ここに先角を差し込み使用します。

サンプルとして傷防止テープを貼付しています。
消耗品となり、ご自身で交換して頂くことになります。
テープ除去後はポストイットなどを本製品と角の間に挟んで使用できるように
設計しております。

製作の経緯

カッターの刃をそのまま手に持って先角の平面出しを行う行為自体を球屋で
見かけますが、非常に危なっかしくて危険です。

しかも、平面は出ていても直角性というか水平には程遠い精度です。
お店の方に付けてもらったと言うタップを交換したことが有りますが斜めに
なっている事も多いです。(ナチュラルに捻り入りますよ)

旋盤を使用した水平出しは道具を揃えるのも難しく費用が掛かります。

何か簡単な道具を!と探しましたが良いものが見つからず、、、
なので作りました。

詳細説明(保証範囲)

先角のあるシャフトが前提です。
標準的な先角径12.7mmで白色樹脂の材質を前提に設計しております。

対応可能な範囲の目安は12.2mmから12.8mmとなります。

12.1mm以下の径は 先角水平君3.1 にて対応できます。
12.8mm以上の場合でも手で開いてハメ込めば使用できる場合もありますが
保証対象外です。

カッターの刃を取り付けて使用します。
この治具を使用しても、使用手順によっては手を切る事も予想されます。

「角水平君」を使用して発生するいかなる問題も、お客様の責任および
費用負担で解決されるものとします。

ご使用の際は細心の注意を払い手や指を保護する手袋をご着用願います。
上記をご了承の上、ご使用いただきます様、お願いいたします。
水平君3ではカッターの刃を折らずにそのまま、使用できるようにいたしました。

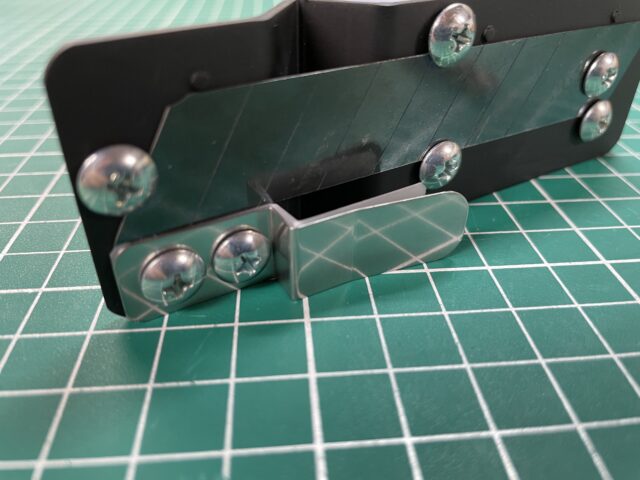

カッター刃の取り付け方法

左右のネジを外しておきます。
上下のネジはユルユルに緩めておきます。
刃をスライドして入れます。
止まり(カッターの穴ではない方)を軽く止めます。
カッターの穴を軽く止めます。
本体の2個の突起に刃の上端面を押し当てながら左右のネジを締めます。
上下の抑えのネジも止めます。
本体を机などに立てて(バネと本体で立てる感じ)置いてみて平行を確認します。
バネのネジを増し締めをしてください。
以上で準備完了です。
水平出し、タップの角取り以外の用途には使用しないでください。

使用のコツ

水平出しを行う際は基本的に左回しで行ってください。
(左回しとは、例えばドライバーでネジを緩めたり、外したりする方向)

立てて使用するよりは寝せて使用した方が余計な力が入らないため、
削りやすいです。

使用後の掃除は綿棒等を使用してください。

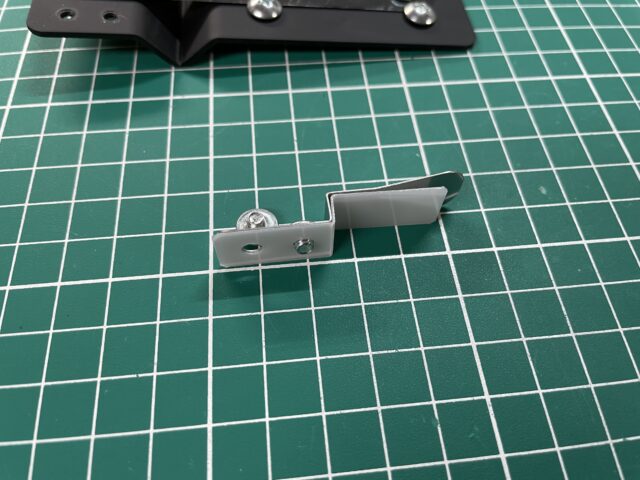

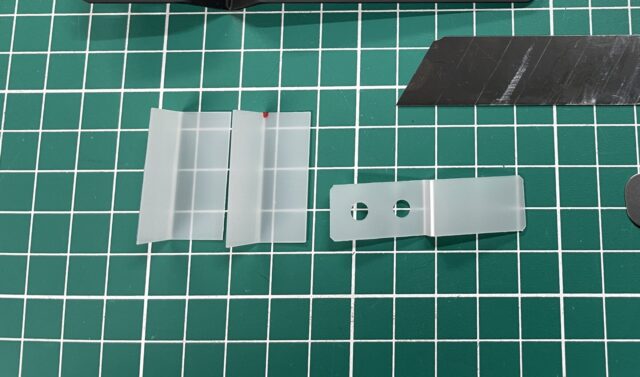

出荷時には下記のテープをお試しで貼付しております。
消耗し滑らなくなりましたら
刃を外してテープを除去してください。
テープがなくても使用できます。
その際、角に色が付くことがあります。
角にポストイットなどを巻いて削る方法が一番安価です。お試しください。

数種類試しましたがこれが一番耐久性が有り、角に負担をかけませんでした。
本製品の角が擦れる部分に直接張ると傷が入りづらくなります。
また、よく滑るため、おすすめです。
adf-110fr
1300円前後で販売されています。(参考Amazon)
