ETCケース 鍵付き

ETCケース 鍵付き

(1 件のレビュー)

¥0 (税込)

この製品は弊社で設計し製作しております。

材料から日本国内製となります。
安心してご使用ください。

製品説明 大きさは3種類

Type.A  内寸を 日本無線製車載器:JRM-11 を基に製作しました。
内寸 123mm × 87.5mm 高さ25.5mm ±0.5以内 で製作しています。

Type.B  内寸を 日本無線製車載器:JRM-21 を基に製作しました。
内寸 143mm × 87.5mm 高さ26.5mm ±0.5以内 で製作しています。

Type.C  内寸を ミツバサンコーワ製車載器:MSC-BE700S を基に製作しました。
内寸 150mm × 91mm 高さ32mm ±0.5以内 で製作しています。
※上記に合わせMSC-BE700E・MSC-BE61Wなど分離型に対応しております。

ETC本体の大きさが上記未満であれば他メーカーのETCにもご使用可能です。

この商品は受注生産品です。
現在の製作日数はご注文後2週間から3週間となります。

現在2種類となっています
¥0
¥0
  • 合計: ¥0
商品コード: WK-ETCJ-200 カテゴリー: , タグ: ,

説明

アルミ製の鍵付きETCケース(送料無料)

日本国内製作でアルミ(A5052P)製のバイク用ETCケースとなります。
材料から日本国内製となります。
安心してご使用ください。

市場に不格好なケースが多く見た目を重視しシンプルな構造で設計、製作しました。
取り付けの際は各ネジを増し締めやロックタイトなどをご使用し緩まないようご注意願います。

メッキ色は艶有り黒色アルマイトを白色アルマイトとなります。

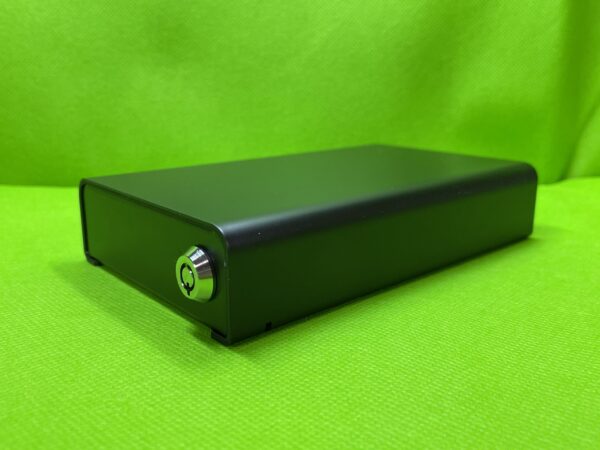

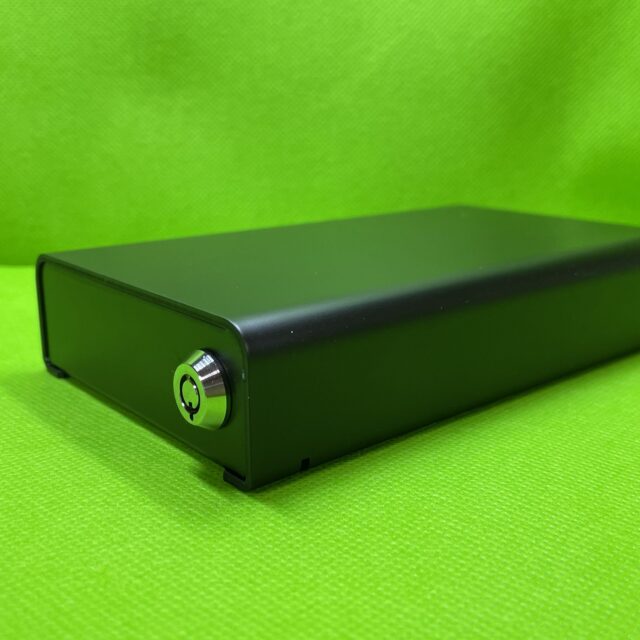

Type.B 黒
Type.A 白

構造 アルミA5052P使用 アルマイトメッキ

内訳

  • 本体
  • カバー
  • 鍵 2個

個数 1式

製品説明

現在、3種類の大きさとなっております。

Type.A  内寸を 日本無線製車載器:JRM-11 に合わせて設計、製作しました。
内寸 123mm × 87.5mm 高さ25.5mm ±0.5以内 で製作しています。

Type.B  内寸を 日本無線製車載器:JRM-21 に合わせて設計、製作しました。
内寸 143mm × 87.5mm 高さ26.5mm ±0.5以内 で製作しています。

Type.C  内寸を ミツバサンコーワ製車載器:MSC-BE700S に合わせて設計、製作しました。
内寸 150mm × 91mm 高さ32mm ±0.5以内 で製作しています。
※上記に合わせMSC-BE700E・MSC-BE61Wなど分離型に対応しております。

ETC本体の大きさが上記未満であれば他メーカーのETCにもご使用可能です。

現在の最新バージョンでは鍵を閉める際の飛び出しは無くないフラットな場所への取り付けが可能となりました。

下記はType.Aで日本無線製車載器:JRM-11 (ETC 1.0)の整合テスト時の画像です。

大きいと不格好な為、本体よりほんの少しの大きさに留めています。

材料を含め、日本国内製にこだわって製作しています。

配線が触れる箇所を含め、すべてのバリを除去しております。
気密パッキンテープが付属しておりますので、配線部を内部より保護してください。

取り付け方法や取り付けステーはセキュリティの関係上、公開できません。
ご購入時に簡単なご説明をさせて頂きます。

取り付けステーについて

標準では付属しておりません。
オプションで内部から締め付ける構造のステンレス製取付ステーを用意いたしました。
オプションには基本構造である60mmピッチのネジ切り加工を施してあるプレート1枚とステンレス製ネジ2個が付属します。

下記は汎用タイプ1のステーです。
(画像は古いバージョンです)
現在の最新バージョンでは鍵を閉める際の飛び出しは無くないフラットな場所への取り付けが可能となりました。


汎用タイプ1は ステンレスステー1個  M4ネジ2本含む 1式 1500円です。

下記は汎用タイプ2のステーです。

汎用タイプ2は 鉄板に3価クロメートメッキを施してあります 。
中央にM6のボルトを圧入してあります。
M4ネジ2本含む 1式 2000円です。

上記以外にカスタマイズされた取付ステーが必要ですか?
弊社では1個から製作できます。
お気軽にこちらからお問い合わせください。

構造上の注意事項

1、カバーの形状上下記の制限が有ります。

メッキ加工時のくわえ跡がどこかに必ずつきます。(画像は中央)
くわえる場所については任意となります。

上記を下記のようにアルマイト専用修正ペンで修正して仕上げます

2、カバー装着時にスライドして入れなくてはなりません


右手のカギ側から片方を挿入しスライド


ストンと落ち込んだら反対方向へ


鍵を閉められるところまでスライドしてください

取り付けステーに関しましてはお気軽にご相談ください。

※注意事項

かんたんな構造で、取り付けには困らないように設計しましたがこの製品を取付けて発生したいかなる
事態、盗難や事故などの保証を行えるものではありません
※ケースは防水仕様ではありません。
振動が激しい箇所に取り付ける場合(ハーレーなど)、対応したネジロック材の使用が前提となります。
その際、本体のネジなども一旦ばらして、整備してください。
鍵の小さなネジにはネジロック材を塗布して締め付けてあります。
上記の内容で不安のある方は取り付けは2輪整備士に任せる事をお勧めします。

また、品質や使用感、セキュリティ向上のため、設計変更などが入るタイミングで説明内容との
相違が出てくる事もゼロではありませんが、すべては使用者の為に行う事です。
以上の注意事項をご了承ください。
